【通用机械行业】柱塞泵缸体加工解决方案
行业加工介绍
柱塞泵是液压系统的一个重要装置,它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。广泛应用于高压、大流量和流量需要调节的场合，如液压机、工程机械和船舶等领域。

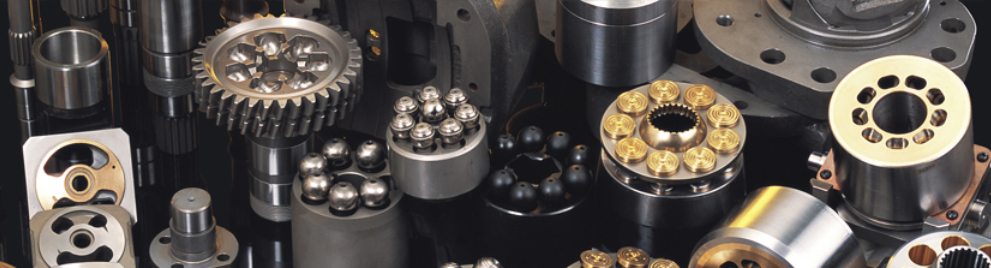

柱塞泵的主要零件包含缸体、柱塞、配油盘、回程盘、滑靴、球铰、传动轴等，零件繁多，加工工序复杂，且对加工精度及表面质量要求高。主要材料有38CrMoAl、42CrMo和40Cr等，其中38CrMoAl材料属于高级氮化钢，具有高耐磨性、高疲劳强度和高强度的特点，机械加工性较差，对刀具综合性能要求高。厦门金鹭针对这些主要零件均有成熟的工艺解决方案，本期重点介绍柱塞泵缸体工艺解决方案。

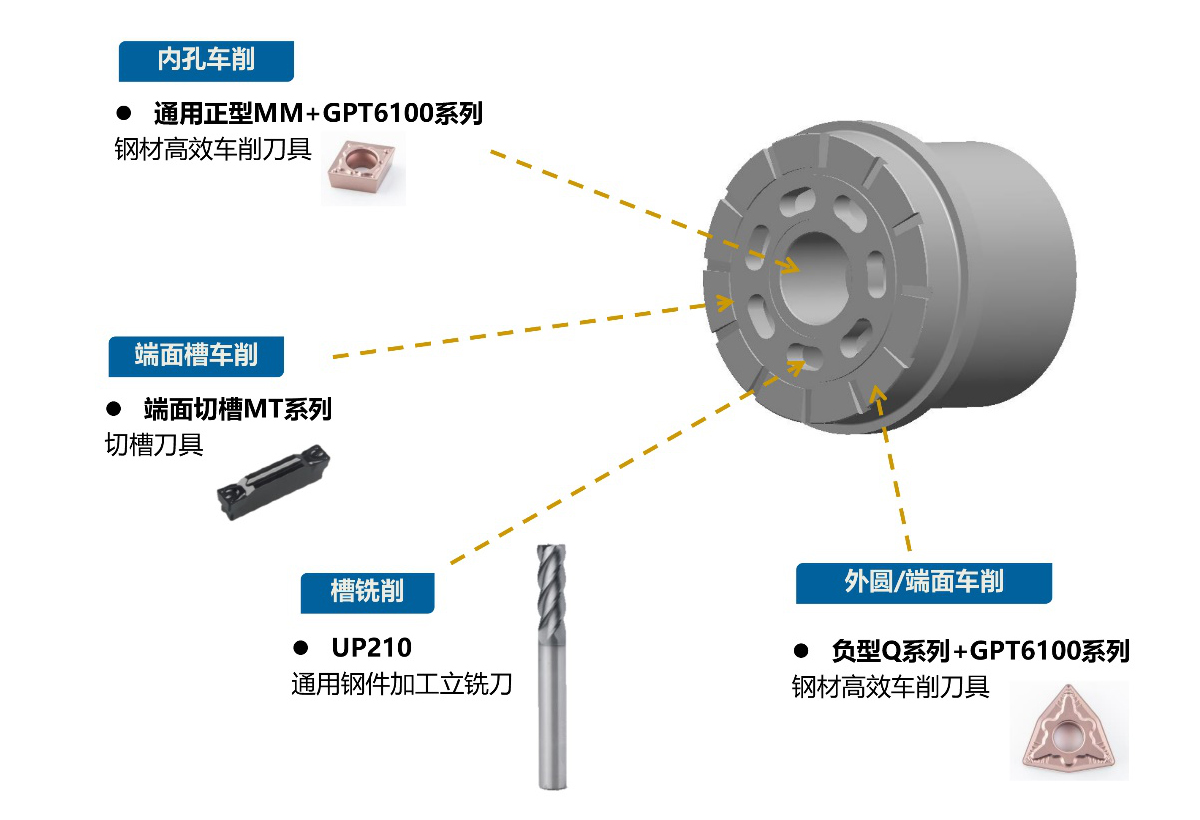

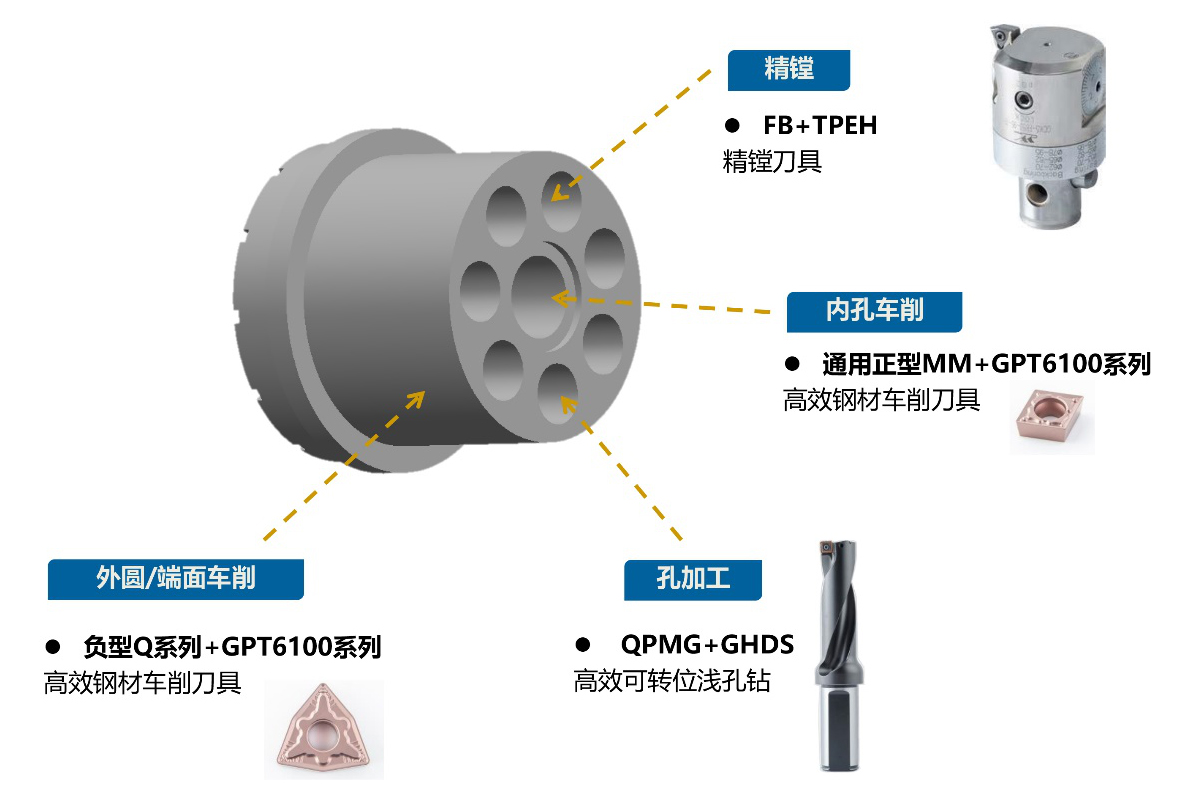

柱塞泵缸体加工整体解决方案
重点产品介绍
应用特点

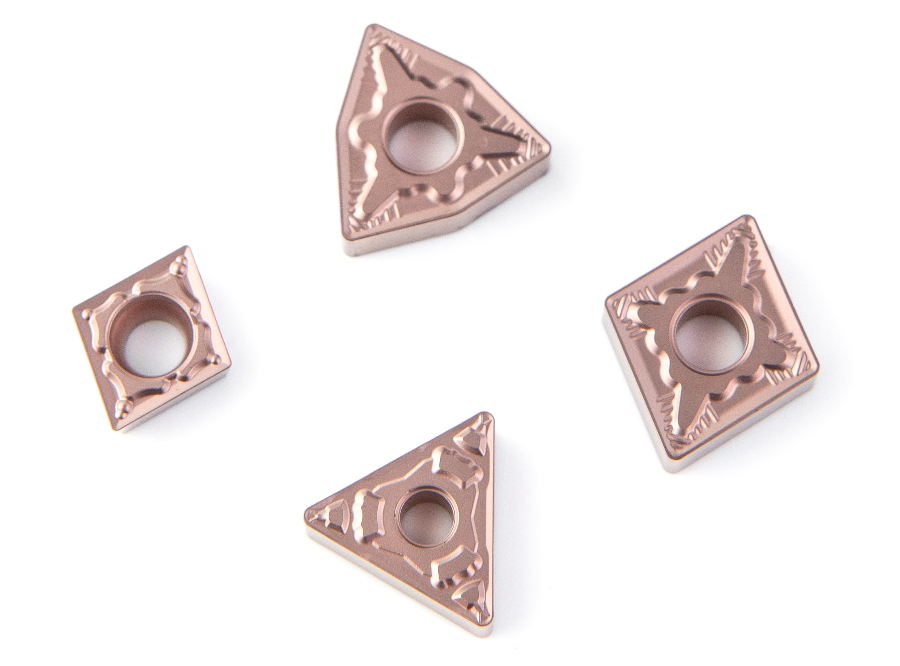

采用专属的GE.FORCE技术，通过融合高硬表面层、高韧涂层技术和优秀的后处理技术，搭配专用硬质合金基体，使刀片具有更高的耐磨性和韧性。其产品阵容包括GPT6110、GPT6120、GPT6130三个牌号搭配负型Q系列、正型MM系列槽型，应用范围涵盖粗到精加工工况。
--GPT6110：碳钢、低合金钢高速连续精加工
--GPT6120：碳钢、合金钢中高速半精到精加工
--GPT6130：碳钢、合金钢中等速度粗到半精加工
--加工方式：外圆车削、端面车削、内孔车削、仿形车削
--推荐切削速度：Vc=200~350m/min
典型案例

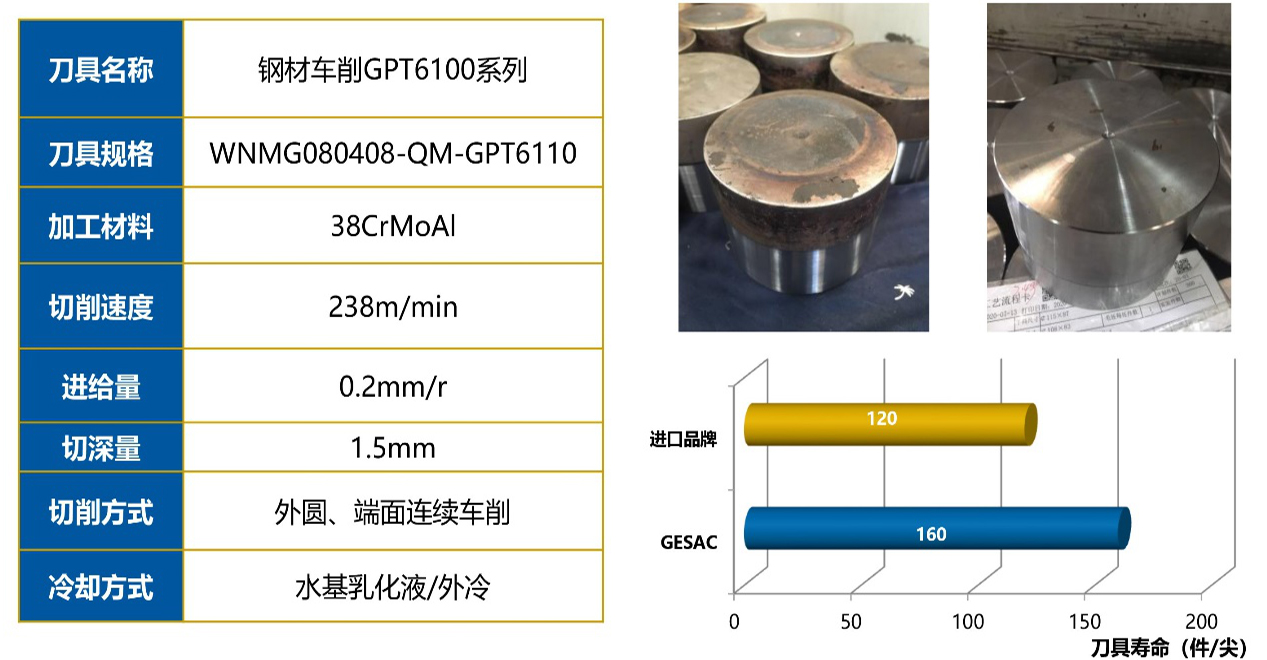

柱塞泵缸体外圆、端面车削加工，在相同工况情况下，我司QM+GPT6110组合比进口品牌同类刀具寿命提高约30%。

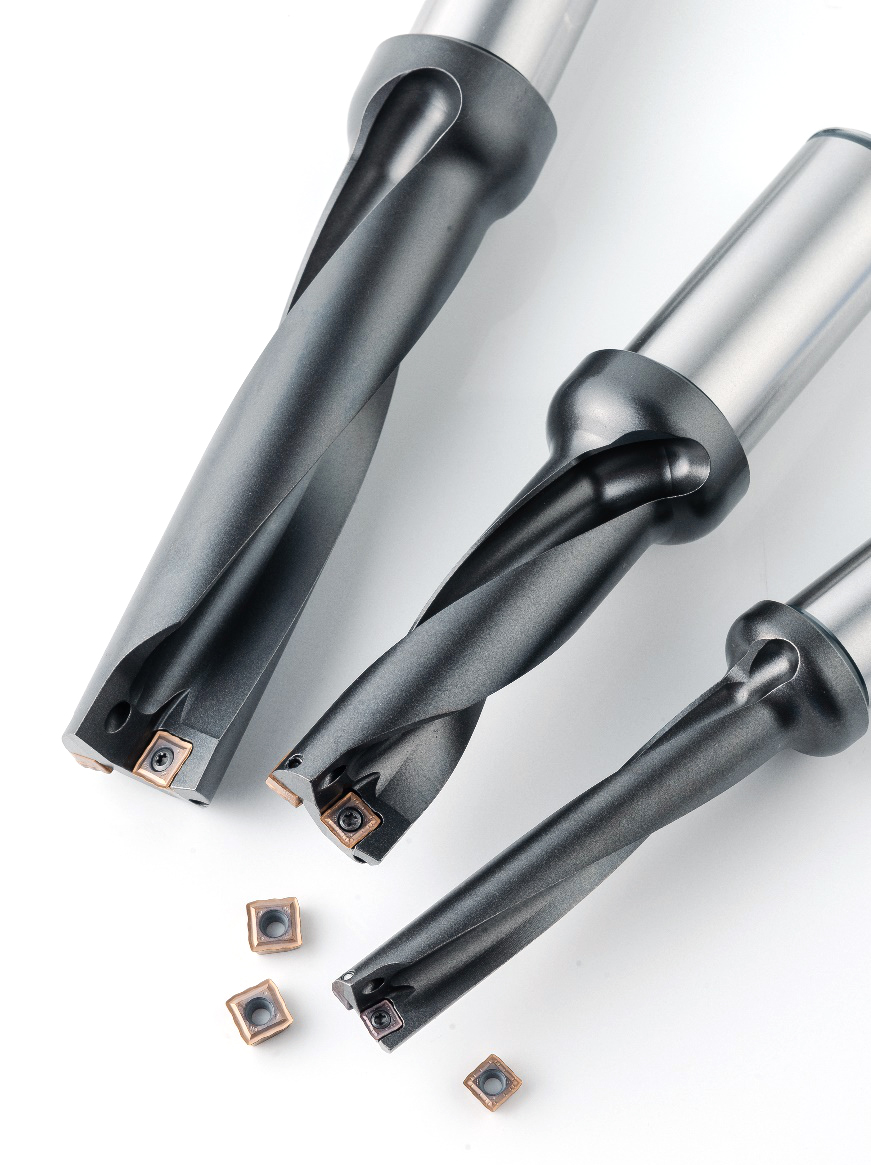

GHDS双螺旋内冷浅孔钻
采用双螺旋内冷结构设计，具有较高的刀体强度和良好的排屑性能。其产品阵容包括2~5倍径，刀具直径范围Ø14mm~Ø40mm，产品系列齐全。
应用特点
--加工材料：钢、不锈钢、铸铁等通用材料
--加工零件：法兰、阀体、缸体、管板、转向节、连杆等
--加工精度：IT12~IT13
典型案例

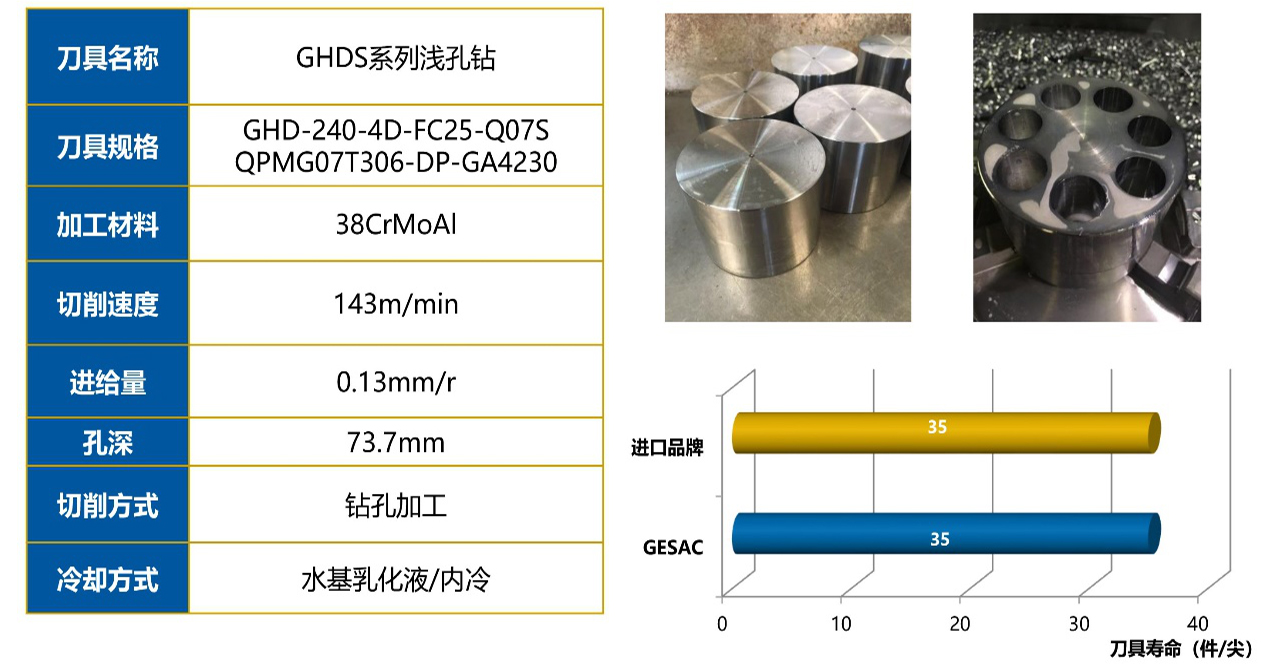

柱塞泵缸体钻孔加工，在相同工况情况下，我司GHDS刀具性能与市场主流进口品牌同类刀具相当。
